一、參 照 標 準

本產品滿足GB2423.1－2001試驗A《低溫試驗方法》; GB2423.2－2001試驗B《高溫試驗方法》等國家標準，以及其它相關標準的要求。嚴格按GB 10592—89《高低溫試驗箱技術條件》進行設計制造。

二、主要技術參數

l   型號：　GDW－500C型

l   工作室尺寸（D×W×H）：700×800×900㎜

l   溫度范圍：   －35℃～100℃

l   溫度均勻度：   ≤ 2℃  （空載時）

l   溫度波動度：   ±0.5℃ （空載時）

l   溫度偏差：   ≤±2℃

l   降溫速率：  25℃～-35℃≤50min（空載時）

l   升溫速率：  25℃～85℃≤30min（空載時）

三、結構設計簡介

l  設備外殼采用優質A3鋼板數控機床加工成型，外殼表面進行噴塑處理，更顯光潔、美觀；

l  內膽為SUS304優質不銹鋼板；2層304不銹鋼樣品架；

l  保溫材質:高密度玻璃纖維棉，使室內溫度不會傳導到設備外部，確保實驗室內平衡穩定的溫度；

l  觀察窗采用多層中空鋼化玻璃,內側膠合片式導電膜，具有透明、隔熱、不易產生蒸汽結霜等優點；

l  攪拌系統采用長軸風扇電機，耐高低溫之不銹鋼多翼式葉輪,以達強度對流垂直擴散循環，使實驗室內的溫濕度均勻并保持穩定；

l  設備的門與箱體之間采用雙層耐高溫之高張性密封條以確保測試區的密閉。門框加熱系統確保無結霜和箱體外凝露現象。大門內板材料為不銹鋼制成，并采用無反作用門把手，操作更容易；

l  測試孔(機器左側)可外接測試電源線或信號線使用(孔徑50mm)；

l  設備的制冷系統安裝在底部，壓縮機采用法國進口泰康牌，以確保制冷效果及可靠性

l  機器底部安裝高品質可固定式PU活動輪，可以方便地將機器移動及固定

l  設備的控制部分設計在設備的右側，分布有溫控儀、控制開關等，操作方便，簡單，易于維護。

四、控制系統

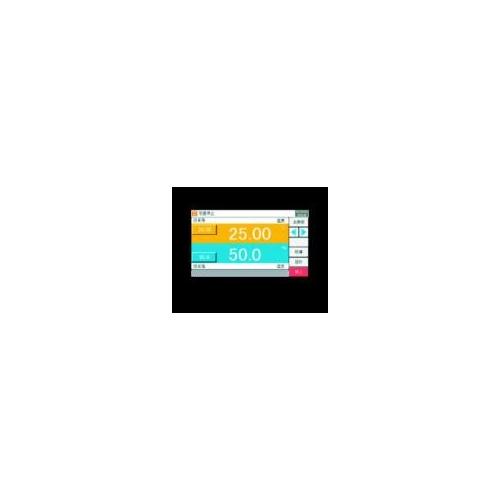

   可編程溫度控制器

   溫度控制儀采用臺灣進口4.3寸真彩

液晶觸摸屏可編程控制儀表，程式編輯容易，

    操作簡單方便（支持USB存儲）；

l   解析度：0.01℃；

l   感溫傳感器：PT100鉑金電阻測溫體；

l   溫度控制采用P . I . D＋S.S.R系統同頻道協調控制；控制方式：熱平衡調溫方式；

l   具有自動演算的功能，可將溫度變化條件立即修正，使溫度控制更為精確穩定；

l   具有10組程式、每組50段、每段可循環999步驟的容量，每段時間設定***大值為99小時59分；

l   資料及試驗條件輸入后，控制器具有熒屏鎖定功能，避免人為觸摸而停機；

l   控制器具有熒屏自動屏保功能，在長時間運行狀態下更好的保護液晶屏（使其壽命更長久）；

五、加熱系統

l  加熱采用遠紅外鎳鉻合金高速加溫電熱絲；

l  高溫完全獨立系統，不影響低溫試驗；

l  溫度控制采用P . I . D ＋S . S . R，系統同頻道協調控制；

l  溫度控制輸出功率均由微電腦演算，以達高精度及高效率之用電效益。

六、制 冷 系 統

l  壓縮機：全進口全封閉法國泰康；

l  制冷方式：機械制冷；

l  冷凝方式：強制風冷；

l  制冷劑：環保型R404A；

l  全系統管路均作通氣加壓48H撿漏測試；

l  加溫、降溫系統完全獨立；

l  內螺旋式冷媒銅管；

l  斜率式蒸發器；

l  干燥過濾器、冷媒流量視窗、油分離器、電磁閥、貯液筒均采用進口原裝件；

七、保 護 系 統

l  整體設備超溫；

l  風機過熱保護；

l  整體設備欠相/逆相；

l  制冷系統過載；

l  制冷機組超壓；

l  整體設備定時；

l  其它還有漏電、運行指示，故障報警后自動停機等保護。

八、設備使用條件

l  環境溫度：5℃～＋28℃

l  環境濕度：≤85%

l  電源要求：AC 380（ ±10%）V/50HZ   三相五線制

l  預裝容量：約5KW

九、隨 機 資 料

l   合格證、保修卡、電路圖；

說明書：操作方法、注意事項、出貨基本配件、維修保養事項
